真空断路器事情原理

[宣布日期:2022/10/26]

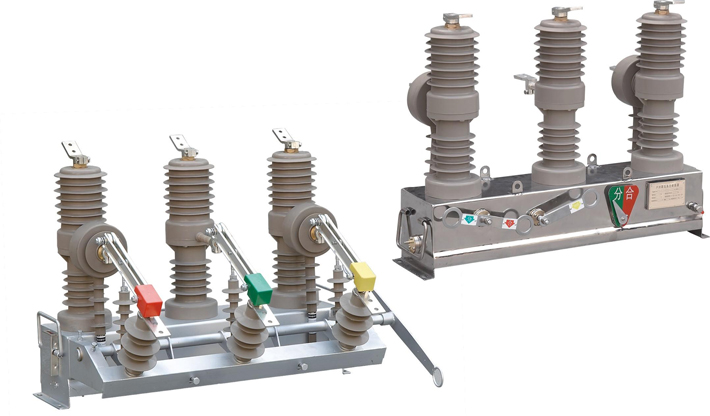

真空断路器事情原理与其他断路器相比之是灭弧介质差别罢了,真空不保存导电介质,使电弧快速熄灭,因此该断路器的新闻触头之间的间距很小。该断路器一样平常用于电压品级相对低的厂用电设置中!随着电力系统的迅猛生长, 10kV真空断路器在我国已经大批量地生产和使用。关于磨练职员来说,提高对真空断路器的熟悉,增强维护保养,使其清静运行,成了一个迫在眉睫的问题。本文以ZW27—12为例,简要说明真空断路器的原理与维修。

一、真空的绝缘特征

真空具有很强的绝缘特征,在真空断路器中,气体很是稀。宸肿拥淖杂尚谐滔喽越洗螅⑾嗷ヅ鲎驳募嘎屎苄。虼耍鲎灿卫氩皇钦婵占湎痘鞔┑闹饕倒试桑诟咔康绯∽饔孟掠傻缂龀龅慕鹗糁实悴攀且鹁灯扑鸬闹饕蛩。

真空间隙中的绝缘强度不但与间隙的大。绯〉脑瘸扑接泄兀⑶沂艿缂柿系男宰蛹巴饷沧刺挠跋旖洗。真空间隙在较小的距离间隙(2—3毫米)情形下,有比高压力空气与SF6 气体高的绝缘特征,这就是真空断路器的触头开距一样平常不大的缘故原由。

电极质料对击穿电压的影响主要体现在质料的机械强度(抗拉强度)和金属质料的熔点上?估慷群腿鄣阍礁撸缂谡婵障碌木登慷仍礁。

实验批注,真空度越高,气体间隙的击穿电压越高,但在10-4 托以上,就基本坚持稳固了,以是,要坚持真空灭弧室的绝缘强度,其真空度应不低于10-4托。

西安断路器

二、真空中电弧的形成与熄灭

真空电弧和我们以前学习的气体电弧放电征象有很大的差别,气体的游离征象不是爆发电弧的主要因素,真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时,开断电流的巨细差别,电弧体现的特点也差别。我们一样平常把它分为小电流真空电弧和大电流真空电弧。

1、小电流真空电弧

触头在真空中开断时,爆发电流和能量十分集聚的阴极黑点,从阴极黑点上大宗地蒸发金属蒸汽,其中的金属原子和带电质点的密度都很高,电弧就在其中燃烧。同时,弧柱内的金属蒸汽和带电质点一直地向外扩散,电极也一直的蒸发新的质点来增补。在电流过零时,电弧的能量减。缂奈露认陆担舯⒂蔑蕴≈诘闹实忝芏冉档停詈螅诠闶币跫呦牛缁∠。

有时,蒸爆发用不可维持弧柱的扩散速率,电弧突然熄灭,爆发截流征象。

2、大电流真空电弧

在触头断开大的电流时,电弧的能量增大,阳极也严重发热,形成很强的集聚型的弧柱。同时,电动力的作用也显着了,因此,关于大电流真空电。ネ芳涞拇懦÷衍就对电弧的稳固性和熄弧性能有决议性的影响。若是电流太大,凌驾了极限开断电流,就会造成开断失败。此时,触头发热严重,电流过零以后仍然蒸发,介质恢复难题,不可断开电流。

三、断路器的结构和事情原理

真空断路器的生产厂家较量多,型号也较繁杂。按使用条件分为户内( ZNx—**)和户外(ZWx—**)两种类型。主要由框架部分,灭弧室部分(真空泡),和操念头构部分组成。

断路器本体部分由导电回路,绝缘系统,密封件和壳体组成。整体结构为三相共箱式。其中导电回路由收支线导电杆,收支线绝缘支座,导电夹,软毗连与真空灭弧室毗连而成。

机构为电动储能,电动分合闸,同时具有手动功效。整个结构由合闸弹簧,储能系统,过流脱扣器,分合闸线圈,手动分合闸系统,辅助开关,储能指示等部件组成。

事情原理

真空断路器使用高真空中电流流过零点时,等离子体迅速扩散而熄灭电。瓿汕卸系缌鞯哪康。

行动原理

储能历程:当储能电机 14接通电源时,电机发动偏心轮转动,通过紧靠在偏心轮上的滚子10发动拐臂9及连板7摆动,推动储能棘爪6 摆动,使棘轮11 转动,当棘轮11 上的销与储能轴套32的板靠住以后,二者一起运动,使挂在储能轴套上32 上的合闸弹簧21 拉长。储能轴套32 由定位销13 牢靠,维持储能状态,同时,储能轴套32 上的拐臂推动行程开关5切断储能电机14 的电源,并且储能棘爪被抬起,与棘轮可靠脱离。

合闸操作历程:当机构接到合闸信号后(开关处于断开,已储能状态),合闸电磁铁 15 的铁心被吸向下运动,拉动定位件13 向逆时针偏向转动,扫除储能维持,合闸弹簧21 发动储能轴套32逆时针偏向转动,其凸轮压动传动轴套 30,发动连板29及摇臂27 运动,使摇臂27 扣住半轴25,使机构处于合闸状态。此时,连锁装置28 锁住定位件,使定位牛不可逆时针偏向转动,抵达机构联销的目的,包管了机构在合闸位置不可合闸操作。

分闸操作历程:断路器合闸后,分闸电磁铁接到信号,铁芯吸合,分闸脱扣器 19 中的顶杆向上运动,使脱扣轴16 转动,发动顶杆18向上运动,顶动弯板26 并发动半轴25 向反时针偏向转动。

半轴25 与摇臂27 解扣,在分闸弹簧的作用下,断路器完因素闸操作。

四、断路器的调试

开距与超行程断路器的开距与超行程的丈量可以凭证图三所示,在分合闸状态丈量出的 X 值之差为断路器的开距,Y 值之差为断路器的超行程。调解的要领为放长或缩短绝缘操作杆3 或机构与主轴的连杆。

分合闸机构调解

1、摇臂 27 与半轴25 的扣接量为1.5~2.5mm,可以通过调解螺钉24 来实现。

2、传动轴套 30 转动最大角时,摇臂27 与半轴间要有1.5~2mm的间隙,以包管传动轴套回落到合闸位置时,摇臂27 能自动扣接到半轴 25 上,可以通过螺钉31 的调理来实现。

3、辅助开关 2的转换应准确可靠,可以通过调解辅助开关2的拐臂3位置及位杆4 的是非来实现。

4、在储能历程中,当棘爪抵达最后一个齿的最高点时,应能包管储能轴套 32 上的拐臂使行程开关的触点可靠切换,切断电机电源,可以通过调解行程开关5 的上下前后位置来实现。

5、调解分闸合闸弹簧的预拉长度,包管断路器的可靠分合,且分合闸速率抵达划定值。

五、断路器的控制回路

在我国的农网 35KV标准化变电站中,接纳了控制母线和合闸母线脱离的原则。

在短路器的辅助常闭接点与合闸线圈之间,把断路器储能行程开关的一对?拥愦刂苹芈。这样,在断路器未储能的情形下,将不可举行合闸操作。避免了在断路器未储能的情形下合闸,合闸回路坚持,销毁合闸线圈。

同时,在接线的历程中,要注重储能行程开关接点中合闸母线与控制母线的极性要一致,避免泛起在开关蓄能时,合闸回路的电弧击穿行程开关,造成控制包管的熔断或控制空气开关的掉闸。

这一点在综合自动化变电站上要特殊注重。
