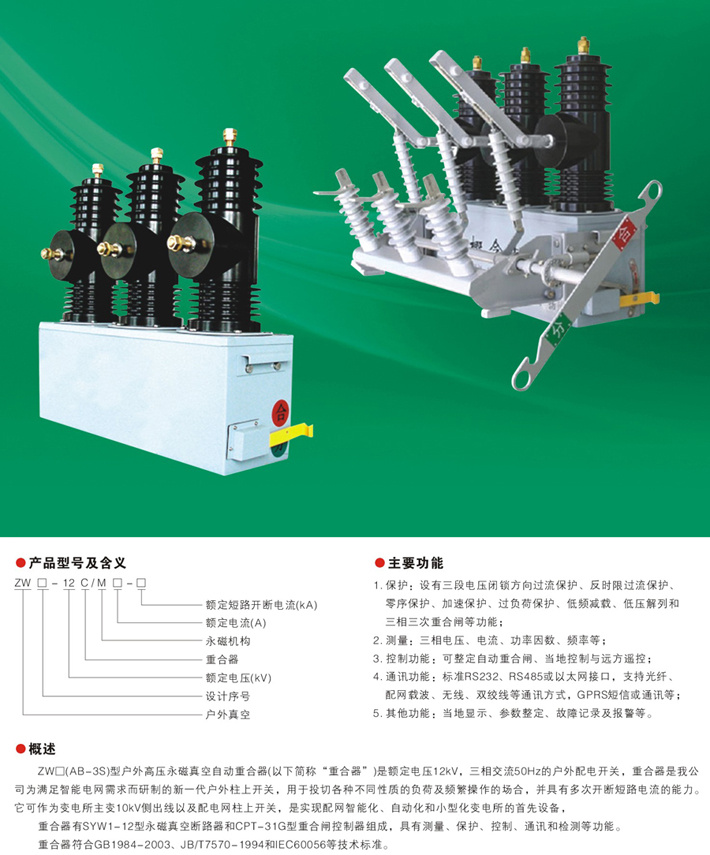

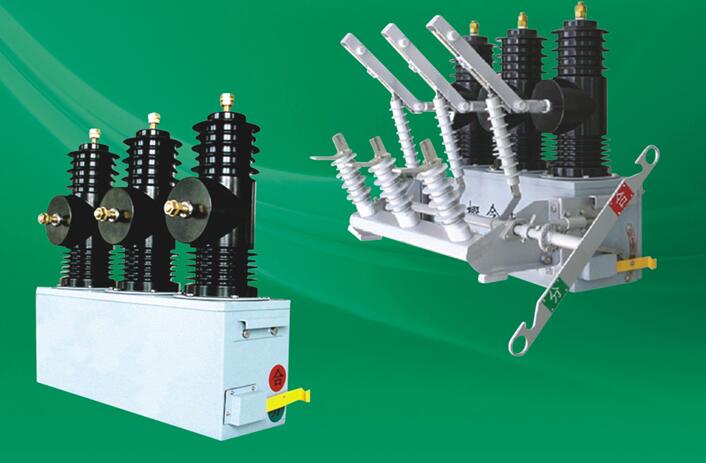

AB-3S永磁真空断路器

种别: 户外真空断路器

简介:户外真空永磁断路器主要由集成固封极柱、电流互感器、永磁操念头构组成。断路器为小型化设计,永磁操念头构通过箱体牢靠。该结构

咨询热线:15229919913


户外真空永磁断路器主要由集成固封极柱、电流互感器、永磁操念头构组成。断路器为小型化设计,永磁操念头构通过箱体牢靠。该结构精练明快,设计精度高,装置极为利便,且现场装置时无需调解即可知足真空灭弧室开距和超程要求。外壳接纳不锈钢箱体或经达克罗防锈处置惩罚的钢板箱体,雅观大方。同时配有手动分闸装置,隔脱离关和电流互感器可供用户选

择,充分知足用户的差别需要 ;庹婵沼来哦下菲鹘幽上冉挠来挪倌钔饭。


此机构使用一种稳态的磁路系统,使用激磁线圈驱动铁芯到响应的极限位置,并使用高性能永磁体所提供的磁场能量,使之坚持在极限位置。引发其中一个激磁线圈使之爆发大于剩余坚持力的驱动力,即可使永磁机构的动铁芯行动。


永磁操念头构省去了古板机构易损的储能、锁扣等机械装置,简化了却构,其零件数目较古板机构镌汰了70%以上,不但简化了装配,并且大大提高了机构的可靠性和寿命,同时由于接纳了电容作为操作电源,阻止了辅助电源波动对机构行动特征的影响,性能优越的操念头构可恒久频仍操作,机构自己寿命可长达10万次,并真正做到永世性免维护。


断路器开关位置的检测接纳了电子器件而没有物理接触,可靠性高,

便得因操念头构引起的开关故障的概率大大降低。操念头构的控制由配套的智能控制单位完成,可就地任分、合操作,也可通过通讯接口举行?,断路器的其他信息也可通过通讯接口传输到所需处,通讯的通道可以为无线电、载波、有线通道、光纤通道等。


智能控制单位装置于柱上断路器的下方,断路器与智能控制单位之间在控制电缆毗连。智能控制单位的电源为AC/DC200V,可以由变电站的电源系统提供,或由市电提供,或在开关的电源侧加装电压互感器(PT)来取得电源。


智能控制单位中配备有蓄电池,在正常事情中智能控制单位中的蓄电池处于浮充电状态,在外界电源失去时,由蓄电池供电,完成对断路器的控制,可包管断路器完成一个“分-0.3S-合分-T1-合分-T2-合分”的操作循环。断路器操念头构中设有手动分闸把手,作为控制系统或电源故障时分闸操作之用。
